は大電力DC/DCコンバータの効率向上に助力する

近年、新エネルギー自動車、エネルギー貯蔵電源、リチウム電池を代表とする新エネルギー産業が盛んで発展するに伴い、大電力DC/DCコンバータの市場需要の増加を促進しました。DC/DCコンバータはエネルギーの伝達部品として、高変換効率の需要を満たし、エネルギー利用率を高めることで、省エネ・環境保護を実現します。インダクタはDC/DCコンバータの核心素子として、選択されるコア材、コイル、構造設計などの要素すべてがインダクタ製品の電気性能に関係している、従って　DC/DCコンバータの変換効率にさらに影響を与えます。

Part-1 製品概要

大電力DC/DCコンバータが大電流、低損失、広周波帯広温度帯のインダクタ製品に対する需要を満たすために、科達嘉は最新の超大電流インダクタのCPCF3222、CPCF3535シリーズを発売しました。製品は、広い周波数帯広い温度帯、低損失のフェライト材を採用し、コアロスが低く、高周波数・高温環境下で良好な電流安定性があります。また、温度が飽和電流に与える影響も少ないです。平角線コイルの設計により、低直流抵抗、低温度上昇の特徴を備える、動作温度は-40℃～+125℃です。

このシリーズには2種類の仕様サイズがあり、異なる顧客の需要を満たせます。CPCF3222のインダクタンス値は3.30 ~ 25.0μH、飽和電流は29.0 ~ 89.2 A、製品サイズは32.0*22.5*30（mm）です。CPCF3535のインダクタンス値は6.80 ~ 47.0μH、飽和電流は25.7 ~ 71.0 A、製品サイズは36.0*35.7*34.2（mm）です。

Part-2 製品特徴

◾ 平角線コイル、低直流抵抗、低温度上昇。

◾ 広温度帯低パワーロス材料、低コアロス。

◾ 優れた直流重畳特性と温度安定性。

◾ 磁気遮蔽構造で、抗電磁障害性能が強い。

◾ 動作温度：-40℃～+125℃（コイル発熱を含む）。

電気的特性は下記のとおりです:

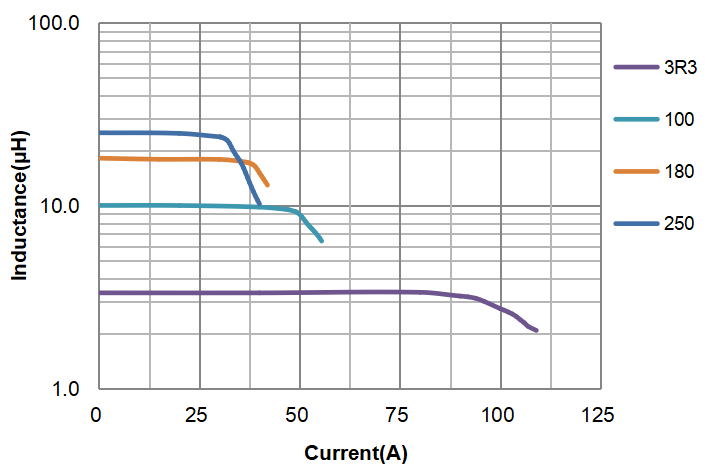

CPCF3222飽和電流曲線

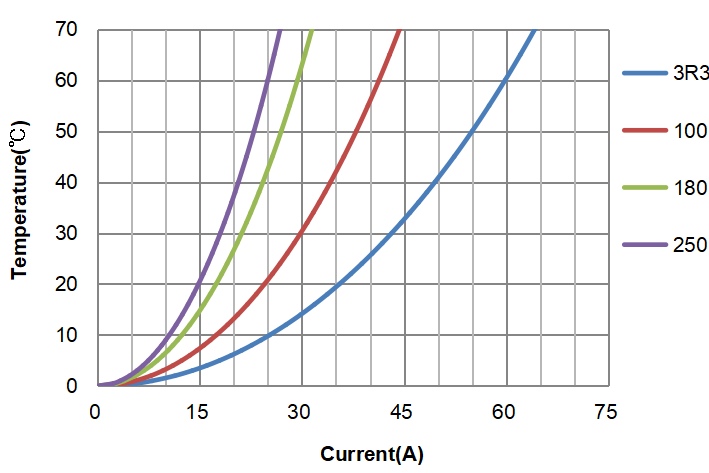

CPCF3222温度上昇電流曲線

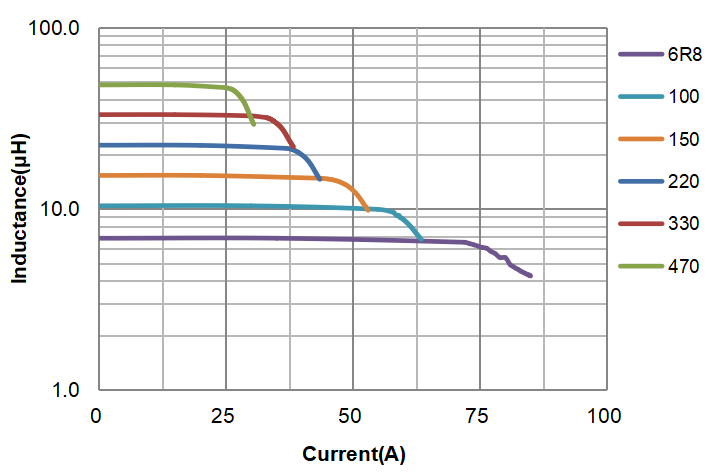

CPCF3535飽和電流曲線

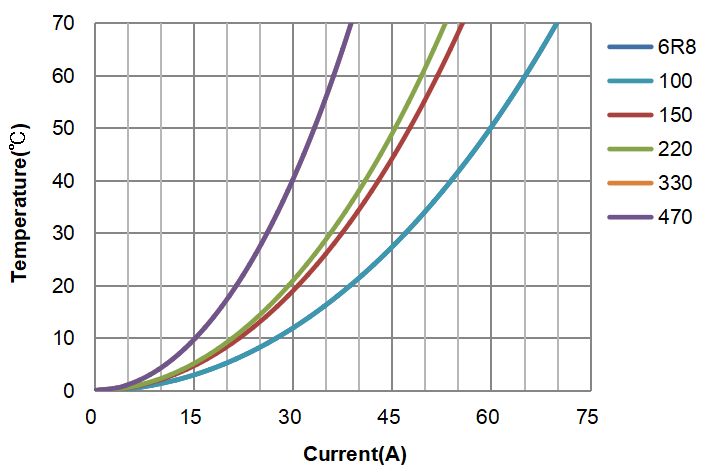

CPCF3535温度上昇電流曲線

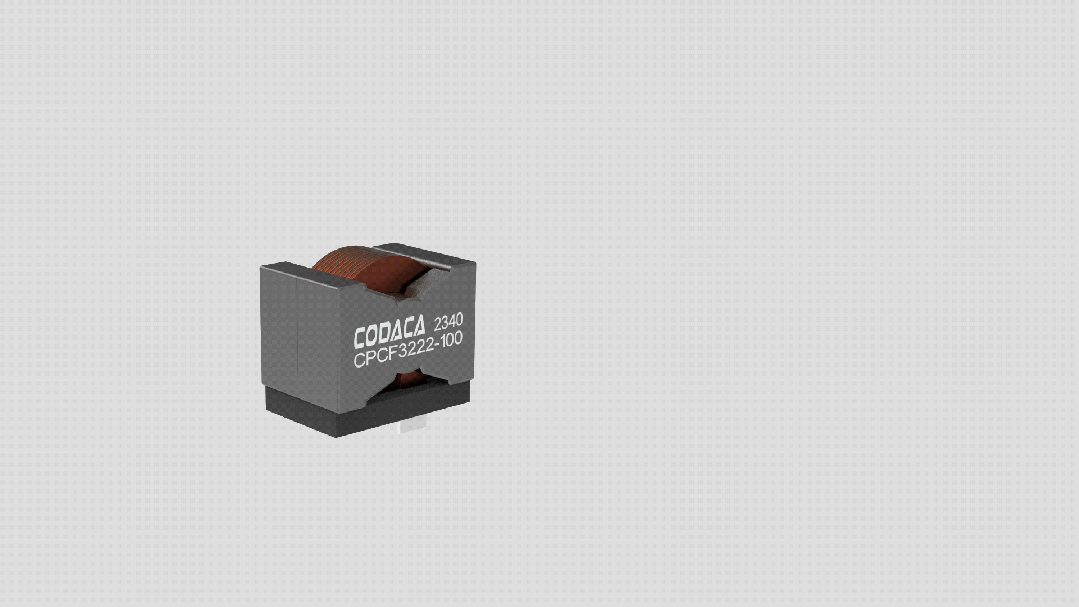

Part-3 外観：コンパクトな設計、速やかにカスタマイズ可能

この製品は、コアの体積、表面積とコイルの巻線窓面積の比率を最適化することで、設計構造をよりコンパクトにしています。これにより、インダクタが小型化されながらも最大出力電力を実現し、PCB の実装空間を最小化します。

CPCF3222とCPCF3535は組立式の超大電流インダクタです。これらの標準サイズに加え、科達嘉電子は顧客の特殊な設計需要に応じて、異なるサイズ、材質、インダクタンス値、電気特性のインダクタを迅速にカスタマイズできます。

Part-4 応用分野：大電力の設計案に適用

超大電流インダクタのCPCF3222、CPCF3535は広い周波数帯及び広い温度帯の環境に適用します。これらの製品は、大電力DC-DCコンバータ、エネルギー貯蔵電源、リチウム電池の検測設備などの大電力の設計案に広く応用されており、DC-DCコンバータの変換効率を有効な向上することに役立ちます。

Part-5 環境保護基準

製品はRoHS、REACH、Halogen Freeなどの環境保護要求に適合しています。

Part-6 生産状況

製品は量産されており、納期は4～6週間です。
