小型化 大電流 速やかにカスタマイズ可
科達嘉は最新のコンパクトな大電流インダクタのCSUTシリーズを発売しました。このシリーズの製品は、科達嘉の大電流インダクタとメタルコンポジットインダクタの先進的な生産技術と多数の革新技術を融合しています。よって、大電流インダクタの優れた飽和電流特性と、メタルコンポジットインダクタの小体積、全遮蔽構造の優位性を兼ね備えています。大電力DC-DCコンバータ、ポータブル電源、電池管理システムの応用分野において、このシリーズのインダクタは小型化、大電流、高信頼性の需要を満たせます。
製品概要
CSUTシリーズのインダクタは、低パワーロスの磁性パウダコア材と平角線コイルの設計を採用しています。これにより、低直流抵抗、高飽和電流の特徴を備えています。また、全遮蔽構造とコンパクトな設計、底部端子の採用により、PCB板の実装面積を節約でき、顧客の高密度実装需要を満たせます。革新的なT-core+U-coreの組み立て式設計構造は、顧客の需要に応じて速やかに製品をカスタマイズできます。

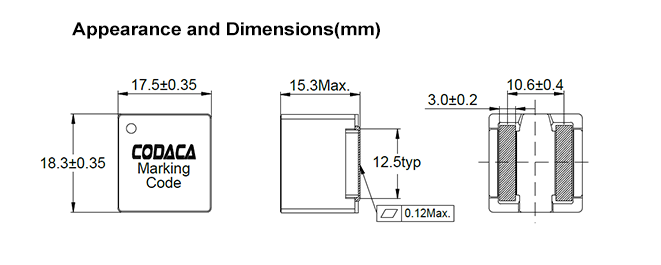

CSUTシリーズのインダクタンス値範囲は10 ~ 22μH、DCRは4.7 ~ 10.0 mΩ、飽和電流は最高38 Aまで、動作温度：-55℃~+150℃です。製品サイズは17.5 mmx 18.3 mmx 15.3 mmです。

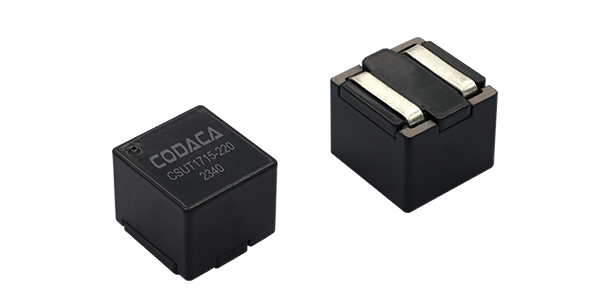

上記の写真をクリックしてサンプルを申し込んで下さい

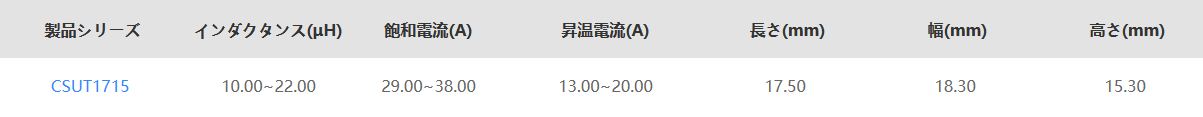

肝心パラメーター
製品の特徴
1、磁性パダーコア材＋平角線コイルの設計
CSUTシリーズのインダクタは、科達嘉が独自開発した磁性パダーコア材料と平角線コイル設計を採用しています。この設計により、優れた直流重畳能力を備えており、瞬間高ピーク電流に対応できます。また、平角線コイルにより、極めて低い直流抵抗を実現できます。優れた温度安定性を持ち、温度がインダクタンス値や直流重畳特性に与える影響が少ないです。
電気特性は下記のグラフにて示しています:

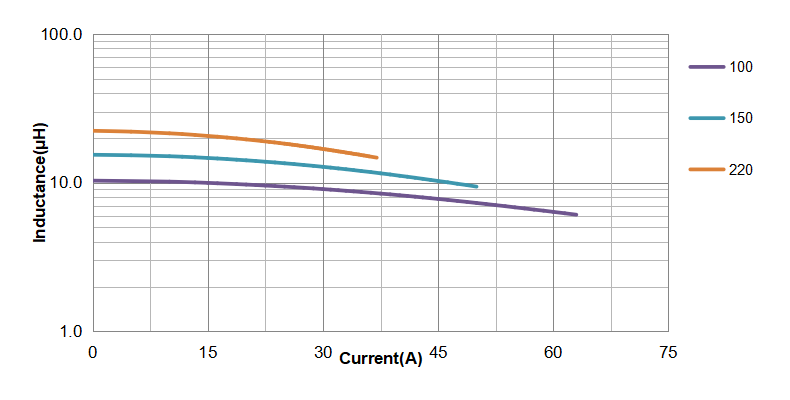

CSUT1715飽和電流曲線

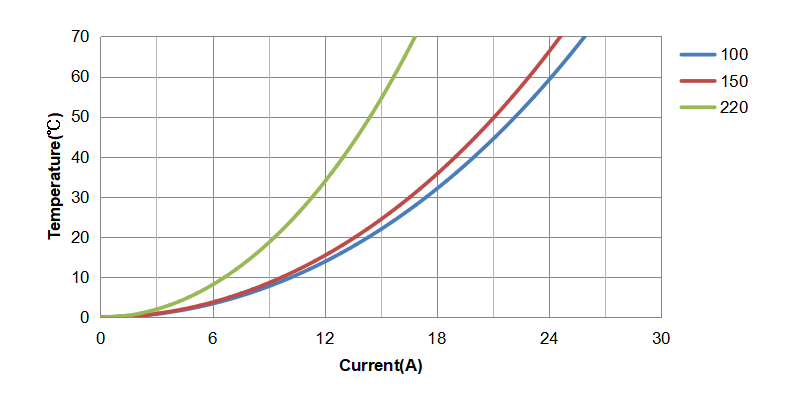

CSUT1715温度上昇電流曲線
2、コンパクトな設計で、高密度実装を実現できます
底部端子を採用したコンパクトな設計により、高密度実装を実現できます。端子はコアの底部に設置されているため、ある程度の磁気遮蔽効果も得られます。
3、T-core+U-core組立式の設計、高カスタマイズ性
T-core+U-core組立式の構造は、顧客の需要に応じて異なる磁気コア材質を変換し、異なる電気性能を設計することができます。よって、迅速に多様なカスタマイズ需要を実現できます。
4、磁気遮蔽構造で、耐電磁障害能力が強い
CSUTシリーズのインダクタのコイルは完全にコア内部に内蔵されており、磁場が外部へ放射することを効果的に遮蔽します。よって、回路素子の高密度実装による電磁障害を低減し、EMC問題を効果的に回避できます。
製品用途
コンパクトな大電流インダクタのCSUTシリーズは、大電力DC-DCコンバータ、携帯電源、エネルギー貯蔵電源、電池管理システムなどの大電力設計案のに適用し、電源変換効率を効果的に向上させ、設備の信頼性を強化できます。
環境保護基準
製品はRoHS、REACH、Halogen Freeなどの環境保護要求に適合しています。
生産状況
製品は量産されており、納期は4～6週間です。
